Перевод кранов на радиоуправление

Проектируем и внедряем системы радиоуправления для мостовых, козловых кранов и кран-балок.
Оператор управляет механизмами с промышленного беспроводного пульта и может выбирать
рабочую позицию с подходящим обзором груза, маршрута перемещения и окружающей зоны.

Возможность применения радиоуправления определяется после обследования
крана, системы управления и условий выполнения грузовых операций.

Как это работает

Промышленное радиоуправление краном

Система радиоуправления передаёт команды оператора с переносного пульта на приёмный блок, установленный на кране. Приёмное устройство взаимодействует с действующей системой управления и формирует команды для механизмов подъёма, передвижения моста, грузовой тележки или козлового крана.

Проект разрабатывается с учётом количества управляемых механизмов, требуемых скоростей, типа органов управления, архитектуры электрической схемы и условий радиосвязи на объекте. Предусматриваются аварийный останов, контроль качества соединения, защитные блокировки и безопасное прекращение движения при потере управляющего сигнала.

Реализация по согласованному графику

Срок выполнения определяется после обследования электрической части, выбора оборудования и согласования объёма интеграции с действующей системой управления.

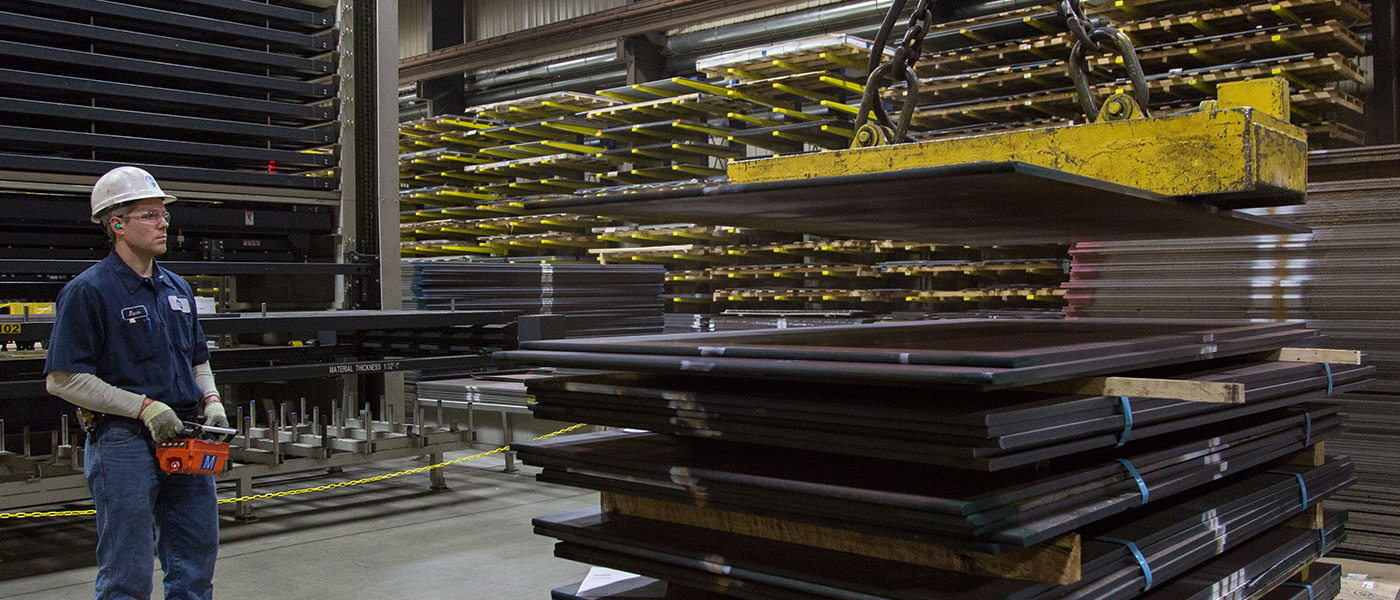

Оператор управляет краном с радиопульта
Выгоды

Для каких задач применяется радиоуправление

Свобода выбора рабочей позиции

Оператор может перемещаться вдоль рабочей зоны и выбирать положение, обеспечивающее необходимый обзор груза, грузозахватного органа и траектории движения.

Удобство эксплуатации

Радиоуправление исключает постоянную привязку оператора к подвесному пульту или стационарному посту и упрощает управление при выполнении распределённых операций.

Контроль грузовой операции

Управление с переносного пульта позволяет оператору находиться ближе к контролируемому участку, если это допускается технологией работ и требованиями безопасности объекта.

Гибкая конфигурация

Система может быть настроена под кнопочное, ступенчатое или пропорциональное управление, несколько скоростей механизмов, выбор крана и отображение рабочих параметров.

Что внедряем

Основные функции системы радиоуправления

Управление механизмами крана

Управление механизмами крана

Управление механизмом подъёма, передвижением грузовой тележки, моста
с одного промышленного пульта. Состав команд определяется электрической схемой и технологией работы оборудования.

Идентификация оператора

Идентификация оператора

Авторизация пользователя с помощью электронной метки, ключа или другого поддерживаемого системой средства. Функция применяется, когда требуется разграничить доступ к управлению оборудованием.

Резервный передатчик

Резервный передатчик

Дополнительный пульт может быть предусмотрен для восстановления управления при неисправности основного передатчика. Порядок привязки и переключения определяется конфигурацией системы.

Обратная связь на пульте

Обратная связь на пульте

Передача на дисплей пульта выбранных параметров: состояния крана, активного механизма, предупреждений, нагрузки или других сигналов, доступных в системе управления.

Защитные блокировки

Защитные блокировки

Контроль исправности радиоканала, аварийный останов с пульта, блокировка несовместимых команд и перевод выходов
в безопасное состояние при нарушении связи.

Управление радиоканалами

Управление радиоканалами

Настройка частотного диапазона и параметров связи с учётом радиопомех, количества систем на площадке и необходимости раздельного управления несколькими кранами.

Дополнительные опции

Дополнительные функции радиоуправления

Журнал событий и действий оператора

Отчеты и аналитика

Журнал событий и действий оператора

При интеграции с системой управления может выполняться регистрация включений, команд, аварийных остановов, предупреждений и выбранных эксплуатационных параметров. Состав сохраняемых данных определяется возможностями ПЛК, радиосистемы и программного обеспечения проекта.

Авторизованный запуск системы

Авторизация

Авторизованный запуск системы

Включение радиоуправления может выполняться после идентификации оператора электронной меткой, ключом или персональным кодом. Функция ограничивает доступ к управлению и снижает риск несанкционированного включения оборудования.

Персональные уровни доступа

Управление персоналом

Персональные уровни доступа

Для разных пользователей могут назначаться разрешённые механизмы, скорости, режимы или отдельные команды.
Возможность настройки профилей зависит от выбранной системы радиоуправления и архитектуры управления краном.

Контроль несанкционированного доступа

Безопасность

Контроль несанкционированного доступа

Попытки включения без действующего идентификатора могут блокироваться и регистрироваться системой. Функция применяется в составе проекта при наличии соответствующих требований заказчика.

Технические возможности

Системы радиоуправления
от Крейнс Инжиниринг

Подбираем промышленную систему радиоуправления с учётом типа крана, количества механизмов, скоростей движения, условий эксплуатации и требований к функциональной безопасности.

Проект может быть дополнен ограничением рабочих зон, противостолкновительной защитой, контролем нагрузки, цифровым мониторингом и другими опциями Smart Crane. Эти функции реализуются отдельными техническими решениями и не являются частью базовой радиосистемы.

Посмотреть опции Smart Crane
Промышленный пульт радиоуправления краном

Бесплатная консультация

Если вы хотите, чтобы крановое оборудование работало эффективно, бесперебойно, информативно,
мы подберем функции, которые отвечают требованиям именно вашего производственного процесса.

Этапы

Этапы внедрения радиоуправления

01

Техническое обследование

Анализ электрической схемы, электроприводов, органов управления, защитных цепей
и условий эксплуатации крана.

02

Формирование требований

Определение управляемых механизмов, типа пульта, необходимости обратной связи, авторизации, резервного управления и доп. функций.

Оператор с радиопультом у крана
03

Подбор оборудования

Выбор промышленного передатчика, приёмного блока, антенны, интерфейсных
и коммутационных компонентов.

04

Проектирование

Разработка схем подключения, логики переключения режимов, блокировок, аварийного останова и взаимодействия радиосистемы с действующей системой управления.

05

Монтаж системы

Установка приёмного блока
и антенны, подключение к цепям управления, монтаж интерфейсных реле или модулей и маркировка оборудования.

06

Настройка и интеграция

Конфигурирование радиоканала, команд пульта, скоростей, обратной связи, идентификации операторов и защитных функций.

07

Проверка и обучение

Функциональная проверка всех команд, аварийного останова, блокировок, поведения системы при потере связи и переключения между доступными режимами управления.

Что вы получите

Практический результат радиоуправления

Удобство управления

Удобство управления

Оператор получает переносной промышленный пульт с конфигурацией органов управления, соответствующей механизмам и рабочим режимам конкретного крана.

Контроль рабочей зоны

Контроль рабочей зоны

Возможность выбирать положение для наблюдения за грузом и маршрутом перемещения помогает организовать управление с учётом технологии грузовых операций.

Интеграция с системой крана

Интеграция с системой крана

Радиосистема взаимодействует с действующими электроприводами, ПЛК, контакторной схемой, защитными цепями и устройствами безопасности в пределах разработанного проекта.

Управляемая безопасность

Управляемая безопасность

Предусматриваются аварийный останов, контроль радиосвязи, блокировки несовместимых команд и безопасная реакция системы на потерю сигнала.

Наши показатели

Цифры, за которыми
стоит практический опыт

Подбираем оптимальные решения по модернизации с учетом особенностей объекта и условий эксплуатации.

1000+

Реализованных проектов для промышленных предприятий

50 000+

Часов технического обслуживания в год

24/7

Техническая поддержка и выезд на объект

100%

Кранов соответствуют ГОСТ
и ТУ после модернизации

Преимущества

Почему нам доверяют

Современное оборудование

Наличие запасных частей, комплектующих позволяет обеспечить минимальные сроки ремонта, сборки, модернизации ГПМ.

Аттестованный персонал

Наши сотрудники имеют профильное образование, регулярно проходят дополнительное обучение и повышают квалификацию.

Гибкая ценовая политика

Стоимость работ рассчитывается нашими специалистами индивидуально, позволяя нашим клиентам грамотно распределять бюджет и экономить.

Кейсы

Наши работы

За годы работы мы реализовали десятки проектов по модернизации кранового оборудования.

Модернизация мостового крана

Модернизация
мостового крана гп 32/5т

Выполнили комплексное обновление оборудования: замену ключевых узлов, модернизацию системы управления и пусконаладочные работы.

Результат:

Решение позволило повысить надежность эксплуатации и продлить срок службы крана.

Смотреть кейс подробнее
Капитальный ремонт грузовой тележки

Капитальный ремонт грузовой тележки мостового крана г/п 100/20 т

Провели восстановление основных механизмов и замену изношенных компонентов грузовой тележки.

Результат:

Оборудование подготовлено к дальнейшей безопасной и эффективной эксплуатации.

Смотреть кейс подробнее
Капитальный ремонт мостовых кранов с телескопической платформой

Капитальный ремонт мостовых кранов с телескопической платформой

Выполнили ремонт металлоконструкций, механизмов передвижения и подъема, а также восстановление основных функциональных узлов крана.

Результат:

Обеспечена надежная работа оборудования и восстановлены его эксплуатационные характеристики.

Смотреть кейс подробнее
Монтаж мостового крана

Монтаж мостового крана

Выполнили сборку и установку мостового крана, монтаж основных механизмов и подключение инженерных систем.

Результат:

Оборудование успешно введено в эксплуатацию и готово к безопасной работе в штатном режиме.

Смотреть кейс подробнее
Смотреть все работы

География деятельности

Наши сервисные бригады выезжают на объекты по всей стране и гарантируют надежность и бесперебойную работу кранов вне зависимости от расстояния.

40+

регионов России, где мы обслуживаем крановое оборудование

FAQ

Вопросы, которые задают нам чаще всего

Радиоуправление применяется, когда оператору требуется перемещаться вдоль рабочей зоны и выбирать положение для контроля груза и траектории движения. Решение может использоваться вместо подвесного пульта либо как один из предусмотренных режимов управления наряду со стационарным постом или кабиной.

Наиболее часто радиоуправление применяется на мостовых, козловых кранах и кран-балках. Возможность его внедрения зависит от конструкции крана, технологии грузовых операций, состояния электрической части и требований безопасности объекта.
Для портальных кранов применение радиоуправления не рассматривается как универсальное решение и требует отдельного анализа обзорности, рабочих зон и организации перегрузочного процесса.

Типовая система включает переносной передатчик, приёмный блок, антенну, цепи питания и интерфейс подключения к системе управления.
Дополнительно могут применяться дисплей обратной связи, идентификация оператора, резервный пульт, интерфейсные модули и средства регистрации событий.

При нарушении связи приёмный блок прекращает выдачу управляющих команд и переводит соответствующие выходы в предусмотренное проектом безопасное состояние.
Точная реакция механизмов определяется электрической схемой, алгоритмами управления и настройками торможения.

Да. Промышленные системы поддерживают раздельную адресацию и настройку радиоканалов для одновременной работы нескольких кранов.
Перед внедрением оцениваются радиообстановка, количество оборудования и требования к исключению ошибочного выбора крана.

Такая функция возможна для отдельных систем и реализуется через выбор оборудования на передатчике. Проект должен исключать одновременную выдачу команд невыбранному крану и обеспечивать понятную индикацию активного объекта.

Решение принимается на этапе проектирования. В зависимости от задачи может быть сохранён подвесной пульт, кабина или стационарный пост как альтернативный либо резервный режим.
Переключение между режимами должно исключать одновременную передачу противоречивых команд.

Да, при технической возможности. Приёмный блок может взаимодействовать с контакторной системой через дискретные выходы и интерфейсные реле. Перед подключением проверяются состояние аппаратуры, логика блокировок, цепи аварийного останова и совместимость управляющих сигналов.

Да. Команды передатчика могут поступать в ПЛК или непосредственно в предусмотренные входы системы управления.
При наличии обратной связи на пульт через ПЛК могут передаваться состояние механизмов, нагрузка, предупреждения и выбранные рабочие параметры.

Срок зависит от состояния электрической части, сложности схемы, количества механизмов, функций пульта и необходимости изменения системы управления.
Точный график определяется после обследования, проектирования и комплектации оборудования.

Желательно предоставить паспорт крана, электрические схемы, перечень механизмов и скоростей, фотографии органов управления и шкафов, сведения об установленных электроприводах и описание требуемого режима работы.
При отсутствии полной документации необходимые данные уточняются в ходе обследования.
